電動調節蝶閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：有效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：多條生產流水線，充足的備貨，縮短了交貨期！

銷售：021-32051999
銷售：021-32050777
傳真：021-66099555

詳情介紹

產品介紹
服務承諾
訂貨流程

電動調節蝶閥以220V AC電源為動力，接受0~10mA或4~20mA標準信號，驅使閥門開度與此操作信號相對應，達到調節介質壓力、流量、溫度之目的，結構簡單，操作方便。閥板為橢圓斜關結構，泄漏量小。適用于大口徑、大流量場合。由于有自清洗作用，所以特別適用于通風系統和含有懸浮顆粒介質的調節。

該蝶閥與電動執行機構配套使用，能對冶金、電力、石化、輕仿、建材、環保工業管路中各種液體、氣體、塵氣、煙氣等介質通過不同的控制信號改變流量大小，從而實現工業過程的自動調節和遠距離控制。

電動調節蝶閥主要技術參數

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv	85	220	340	530	770	1360	2310	3060	4160	5450	6900	8500	12200	16600	21700	27100	34000
公稱壓力MPa	0.1
允許壓差MPa	0.6		0.5	0.25	0.14	0.06	0.032	0.046	0.029	0.02	0.033	0.024	0.014	0.009	0.016	0.011	0.008
閥板轉角	0~70°
流量特性	近似等百分比
閥頸型式	普通式（常溫型）；熱片式（中溫型）
介質溫度℃	鑄鐵：-20~+200；鑄鋼：-40~+250（常溫型）； -40~+450（中溫型）
法蘭標準	法蘭連接：JB81-59

注：1. 表列許用壓差為閥板70°全開時的值，小于70°使用時，△P為會提高。

2. 如欲高于表列許用壓差可選配大一檔執行機構。
電動調節蝶閥性能指標

項目	指標值	項目	指標值
基本誤差%	≤±3.5	始終點偏差%	≤±3.0
回差%	≤3.0	額定轉角偏差%	≤±3
死區%	≤3.0	允許泄漏量L/h	0.5%×閥額定容量

電動調節蝶閥主要零件材料

閥體、閥板	不銹鋼SUS304	-250~+550℃
閥桿	不銹鋼SUS316L	-250~+550℃
填料	柔性石墨	-200~+600℃

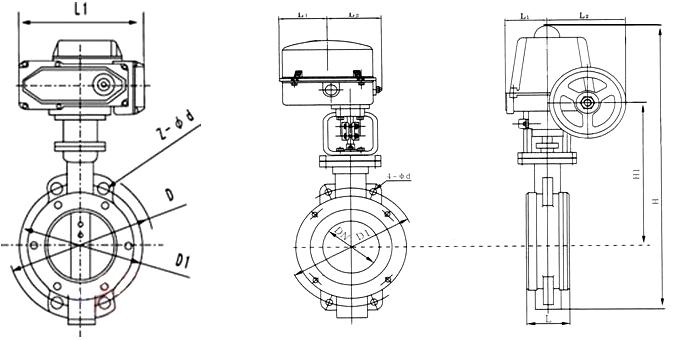

電動調節蝶閥主要外形尺寸

公稱通經(DN)	主要尺寸						法蘭尺寸
	L	L1/L2	H		H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	軟密封	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

良好的品質、優良的服務奇高為你創造更多價值！

“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題。“奇高”嚴格按照IS09001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：

產品標準：

產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務：

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。

訂單流程：

1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141

2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。

訂貨須知：

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便及時安排發貨。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。

對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
